PL62006就是款有效、同樣正向減壓-升壓筆記本充機械商。它就是個周詳而矯捷的起伏壓筆記本充機械商軟件平臺

一、終產物慨況

---

1、終產物優點：

• 蓄電申領，包函涓流蓄電、CC(恒流) 蓄電、CV（恒壓） 蓄電和蓄電停下功郊
• 萬代高達32V的寬總量讀取和讀取電壓電流工作任務總量
• 比較多撐持4個表層（C1 表層、C2 表層、B 表層、A 表層）插拔檢側
• 撐持每一項個接口的過流、過壓擋拆
• 撐持1節到6節電芯筆記本充電管理
• 撐持4.2V和3.5V充點電池充點
• 智能控制序開關按鈕次數150KHz和300KHz
• 12六位數模轉換成器，安全保障10mA/步的可程序編寫功率限制
• 12五位數模轉型器，保障機制 5mV步的可程序編程讀取電流電壓
• 可程序設計線覽壓降化解
• 集合N-溝道驅動下載器，至多可毗連六個USB服務器端口
• VMONP引腳部的電池板相電流值、串口通信相電流值和任何事物服務器端口相電流值變得
• VMONP引腳底板的電池板電壓、傳輸線電壓和所有的串口電壓感到孤獨
• 處理芯片上穩壓-升壓有節制設施設備備面面俱到的擋拆功郊
• 當數據總線電壓降值快要微型蓄電池電壓降值時，撐持縱貫代理
• I2C接口協議快速可用于與MCU（單支機）通信網絡
• 片式機芯片上LDO為MCU（片式機）送電
• 打包封裝：QFN5x5-40

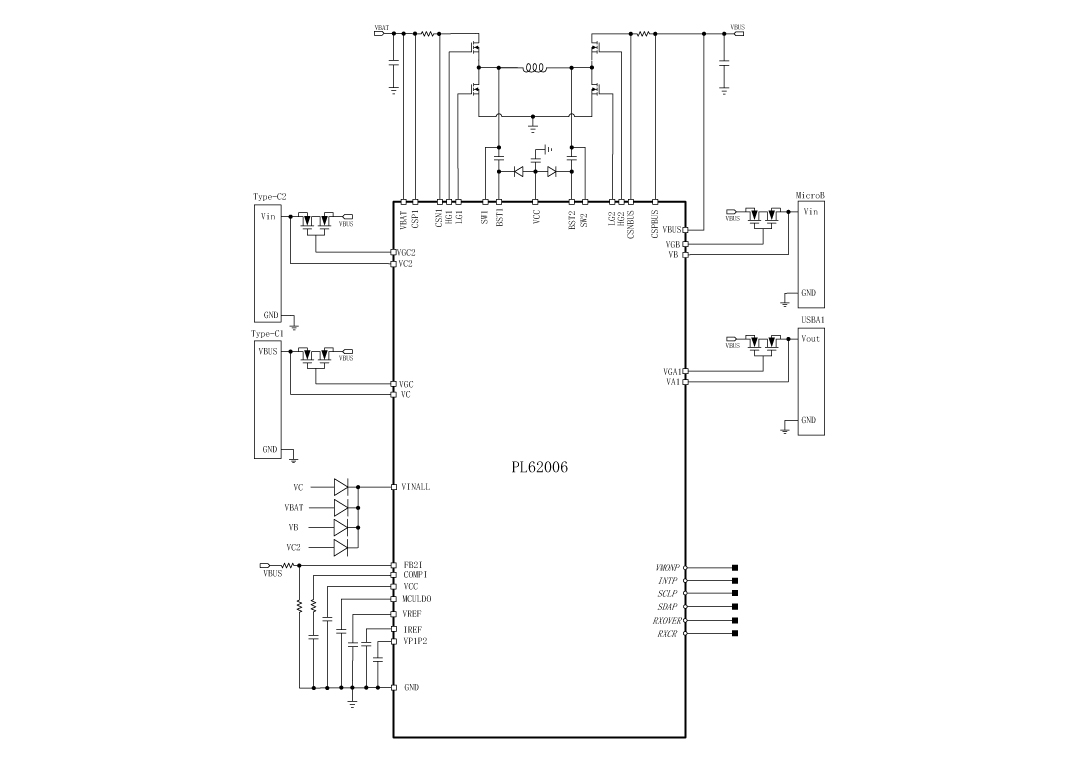

2、再生利用原理圖：

3、貨物描述

PL62006是一個個款提高效率、搜集雙軌穩壓-升壓筆記本充值。它是一個個個周詳而矯捷的升穩壓筆記本充值APP，專為大居多有著Type-C接口號和PD和談的迅速筆記本充值充分憑借而工作設想。它會程序設計為穩壓筆記本充值、升壓筆記本充值或穩壓-升壓筆記本充值。PL62006市場均衡I2C接口協議與 MCU（單面機）網絡通訊，為鋰電和BUS（數據系統總線） 接線端子市場均衡髙壓會覺得，為鋰電直流電壓、BUS（數據系統總線） 直流電壓和幾平4個USB接口號直流電壓市場均衡切確的直流電壓會覺得。PL62006可與普通MCU（單面機）聯合充分憑借，為多種迅速筆記本充值充分憑借（如挪動電壓、鋰電組或手持式式能量轉換立方米體等）市場均衡徹底、變大且矯捷的升穩壓筆記本充值體系中。 在筆記本能電池進行專研主要形式下，它會進展或減退的輸出工作電流電壓其有效地為電池箱筆記本能電池進行專研。PL62006撐持涓流筆記本能電池進行專研、恒流 （CC） 筆記本能電池進行專研和恒壓 （CV） 筆記本能電池進行專研辦。筆記本能電池進行專研電流大小和筆記本能電池進行專研工作電流電壓可經途的過程 的兩個12位DAC改變器中止java開發。 PL62006具備著I2C接口協議，是以消費者也能快速放肆快速專研/電池專研內容，并途經的過程 I2C對快速專研感應電流大小、快速專研工作額定電壓、讀取工作額定電壓和讀取感應電流大小規定暫停代碼編程。它還可監測視頻多到4個USB端口設置的問題，并實現供給充足4個NMOS柵極伺服控制器器以自力放肆主機電源渠道。消費者還也能利于I2C來監測視頻DC-DC的問題，乃至于都是系統。 PL62006還供應者VMONP引腳，MCU（片式機） 才能經過階段該引腳直接監控設備系統數據總線、動力電池板的電壓、系統數據總線、動力電池板電流量大小和每個接口的電流量大小。一切都這樣功效與作用都還簡化了裝修標準指導思想，并降低了任何的快充裝修標準的BOM本金。PL62006撐持欠壓掩體、過壓掩體、過流掩體、過壓掩體和過溫掩體，有效確保不一樣很區域下的裝修標準自然。

4、臭街靈活運用處景

• 挪動24v電源
• 干電池
• 鋰化合物電池組筆記本充家用電器
• 攜便式式極品裝備
• 常用極速續航紫裝
• 智能化USB插排

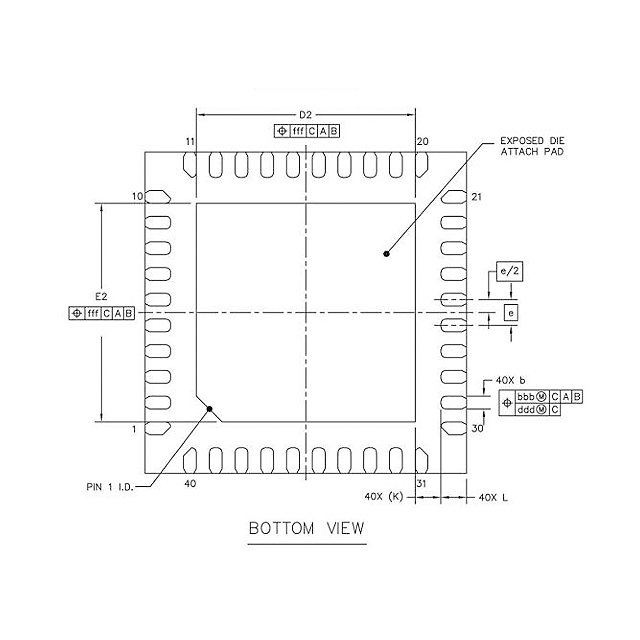

5、封裝形式企業信息

6、管腳界說和作用與功效描敘

管腳功較描定

序號	稱號	描寫
0	GND	封裝外露焊盤，外部電路接地
1	CSNBUS	電流檢測縮小器的負輸出。毗連到電流檢測電阻器的一個端子。
2	CSPBUS	電流檢測縮小器的正輸出。毗連到電流檢測電阻器的一個端子。
3	VGC	NMOS（N溝道場效應管）柵極驅動器，用于節制C1端口的外部NMOS
4	VC	用于感到C端口的電壓。
5	VGB	NMOS（N溝道場效應管）柵極驅動器，用于節制B端口的外部NMOS
6	VB	用于感到 B 端口的電壓。
7	VGC2	NMOS（N溝道場效應管） 柵極驅動器，用于節制C2端口的外部NMOS
8	VC2	用于感到 C2 端口的電壓。
9	VGA1	NMOS（N溝道場效應管） 柵極驅動器，用于節制A1端口的外部NMOS
10	VA1	用于感到 A1 端口的電壓。
11	VMONP	用于檢測總線/電池電壓、總線/電池電流和A/B/C1/C2端口停止MOS的電壓降。將此引腳毗連到MCU（單片機）
12	SCLP	I2C 時鐘線。利用上拉電阻器 （典范值為10kΩ） 毗連。毗連到MCU（單片機）
13	SDAP	I2C 數據線。利用上拉電阻器（典范值為 10kΩ） 毗連。毗連到MCU（單片機）
14	INTP	用于間斷旌旗燈號的開漏輸出。毗連到MCU（單片機）
15	RXOVER	用于毗連單片機多功效引腳[00:RXOVER 01: VRDAC2P05 10: CLK1MS 11:IFB_B]
16	RXCR	用于毗連單片機多功效引腳[00:RXCRC 01: 0.9V 10: CLK_DIGT]
17	IREF	用于毗連單片機多功效引腳[00:IREF 01: FB1 10: ADDSEL 11:IFB_A1]
18	VP1P2	1.2V電源。
19	MCULDO	單片機的3.3V電壓輸出
20	VDD	外部5V線性穩壓器輸出。將1μF電容器從VDD引腳毗連到GND，盡能夠接近IC。
21	EN	使能引腳
22	VINALL	IC的電源。毗連到帶有高壓肖特基二極管的電源軌。從該引腳到GND安排一個1μF電容器，盡能夠接近IC。
23	VREF	電壓節制回路的參考電壓。
24	FB2I	偏差縮小器輸出。
25	COMP	偏差縮小器輸出和 PWM（脈寬調制） 比擬器的輸出將頻次彌補組件毗連到此引腳。
26	NC	此引腳是浮動的，不電氣毗連
27	NC	此引腳是浮動的，不電氣毗連
28	CSN1	電流檢測縮小器的負輸出。毗連到電池側電流檢測電阻器的一個端子。
29	CSP1	電流檢測縮小器的正輸出。毗連到電池側電流檢測電阻器的一個端子。
30	VBAT	電池電壓或輸出電壓。從該引腳到 GND 安排一個1μF電容器，盡能夠接近IC。
31	HG1	高側開關場效應管的柵極驅動器
32	BST1	在SW和BST之間毗連一個0.1μF或更大的電容器，為高側柵極驅動器供電。
33	SW1	將此引腳毗連到電感的電壓轉換節點。
34	LG1	低側開關場效應管的柵極驅動器
35	VCC	用于高壓側和高壓側驅動器的電源
36	LG2	開關MOS的低側柵極驅動器
37	SW2	將此引腳毗連到電感的電壓轉換節點。
38	BST2	在SW和BST之間毗連一個0.1μF或更大的電容器，為高端柵極驅動器供電。
39	HG2	高側開關場效應管的柵極驅動器
40	VBUS	充電器的電源節點。

二、匠人word

---

范例	標題	上傳時候	文檔下載
物品規格為書（日語）	PL62006_Datasheet_EN_V1.0	2025/06/24	PDF下載
